EMA richtig scharf- und unscharfschalten

EMA richtig scharf- und unscharf schalten

Im Zusammenhang mit Alarmanlagen bzw. Einbruchmeldeanlagen (EMA) wird häufig das Problem der Falschalarme diskutiert. Vergisst man beim Betreten des Gebäudes, die EMA unscharf zu schalten, wird ein Alarm ausgelöst. Bei „zwangsläufig“ aufgebauten EMA, wie sie beispielsweise in den Richtlinien VdS 2311 beschrieben und gefordert sind, kann das nicht passieren. Diese Zwangsläufigkeit hat den Vorteil, dass die EMA beim Verlassen des Gebäudes nur scharf geschaltet werden kann, wenn alle überwachten Türen und Fenster geschlossen und verriegelt sind.

Die EMA erkennt mittels Magnetkontakt, ob die Tür geöffnet oder geschlossen ist. Aber wie erkennt die EMA, ob das Türschloss abgeschlossen wurde? Dafür verwendet man in der Regel den sogenannten Riegelkontakt. Dieser Kontakt wird im Türrahmen hinter dem Schließblech montiert. Fährt der Schlossriegel beim Abschließen aus, wird der Kontakt betätigt. Die Tür ist verschlossen. Erst jetzt kann die EMA an der sogenannten „Schalteinrichtung“ scharf geschaltet werden, heutzutage typischerweise mit einem RFID-Transponder.

Nun könnte man auf die Idee kommen, dass die Schalteinrichtung eigentlich überflüssig ist. Denn wenn der Riegelkontakt den Verschluss der Tür überwacht, könnte er doch gleichzeitig die EMA scharf- und unscharf schalten. Wird die Tür abgeschlossen, wird die EMA scharf. Wird wieder aufgeschlossen, wird die EMA unscharf. Damit wären Schalteinrichtung und zusätzliche Bedienung überflüssig. Stimmt das wirklich?

In der Praxis wird diese Idee von Experten nicht umgesetzt. Die Umsetzung ist nach DIN VDE 0833-3 und VdS 2311 sogar verboten. Und das hat einen guten Grund. Denn wenn der Einbrecher die Tür aufbricht, ist die Betätigung des Riegelkontaktes durch den Schlossriegel nicht mehr gegeben – genau wie beim regulären Aufschließen. Das hat zur Folge, dass die EMA unscharf geschaltet wird bevor der Öffnungskontakt Alarm auslösen kann. Diese Variante lädt somit Einbrecher zur automatischen Unscharfschaltung beim Einbruch ein. Gut beraten ist daher, wer bei der Konzeption von Sicherungstechnik auf das Fachwissen der VdS-Richtlinien und Normen zurückgreift und einen Experten zu Rate zieht.

Autor: Sebastian Brose, Stv. Leiter Produkte & Unternehmen, VdS Schadenverhütung GmbH

Weitere Informationen

DIN VDE 0833-3

Neue DIN VDE 0833-3 Einbruch- und Überfallmeldeanlagen

Mit der Veröffentlichung der Neufassung der Norm DIN VDE 0833-3 „Gefahrenmeldeanlagen für Brand, Einbruch und Überfall Teil 3: Festlegungen für Einbruch- und Überfallmeldeanlagen“ tritt die neue Ausgabe vom Oktober 2020 mit einer Übergangsfrist bis zum 30. September 2021 in Kraft. Die Überarbeitung zeichnet sich vor allem durch die Anpassung an neue europäische Normen und durch die Ergänzung weiterer Melder, neue Anforderungen an die Alarmübertragungswege sowie der Erstellung eines Sicherungskonzepts aus.

Gemäß der Dienstleistungsnorm DIN EN 16763 wird die Elektrofachkraft Gefahrenmeldetechnik durch Beschäftigte einer Fachfirma nach der Funktion A bzw. B ersetzt. Neu ist ebenso die Einstufung C für Beschäftigte, die Zuarbeiten ausführen. In Verbindung mit der Scharf-/Unscharfschaltung wird für alle Grade die DIN CLC/TS 50131-12 herangezogen. Auch wurden Melder zur Überwachung von Flächen auf Durchstieg und Durchgriff neu aufgenommen. Für Melder mit Passiv-Infrarot-Detektion werden Hinweise gegeben, um deren Überwindung zu erschweren.

Das Sicherungskonzept geht auf die Bedrohungsanalyse, die Schutzzielfestlegung sowie Aufbau und Inhalt des Konzepts mit Mindestanforderungen ein. Bei Alarmübertragungswegen gilt es, nur die notwendigen Kommunikationsgeräte einzubeziehen. Weiter wird auf die Anbringung von Antennen funkbasierter Übertragungswege eingegangen.

Autor: Friedrich Münz, Public & Industrial Affairs, Siemens AG Smart Infrastructure

Weitere Informationen

AMEV: EMA/ÜMA 2019

Das Bundesministerium des Innern für Bau und Heimat (BMI) hat die Empfehlung „Planung, Bau und Betrieb von Gefahrenmeldeanlagen für Einbruch, Überfall und Geländeüberwachung in öffentlichen Gebäuden (EMA/ÜMA 2019)“ des Arbeitskreises Maschinen-und Elektrotechnik staatlicher und kommunaler Verwaltungen (AMEV) mit sofortiger Wirkung für den zivilen Bundesbereich als technische Arbeitshilfe eingeführt. Sie ersetzt die Empfehlung „EMA/ÜMA 2012“. Die aktuelle Fassung berücksichtigt die normativen Änderungen u.a. der DIN VDE 0833-1, DIN VDE 0833-3 und DIN EN 50131-1 und beinhaltet Erläuterungen zu Notfall-und Gefahren-Reaktionssystemen (NGRS) nach DIN VDE V 0827.

Autor: Dr. Barbara Löchte, Marketing Kommunikation, Deutsche Gesellschaft für wirtschaftliche Zusammenarbeit

Weitere Informationen

Schlagwortarchiv für: DIN VDE 0833-3

DIN VDE 0833-3 Gefahrenmeldeanlagen für Brand, Einbruch und Überfall

DIN VDE 0833-3 Einbruch- und Überfallmeldeanlagen

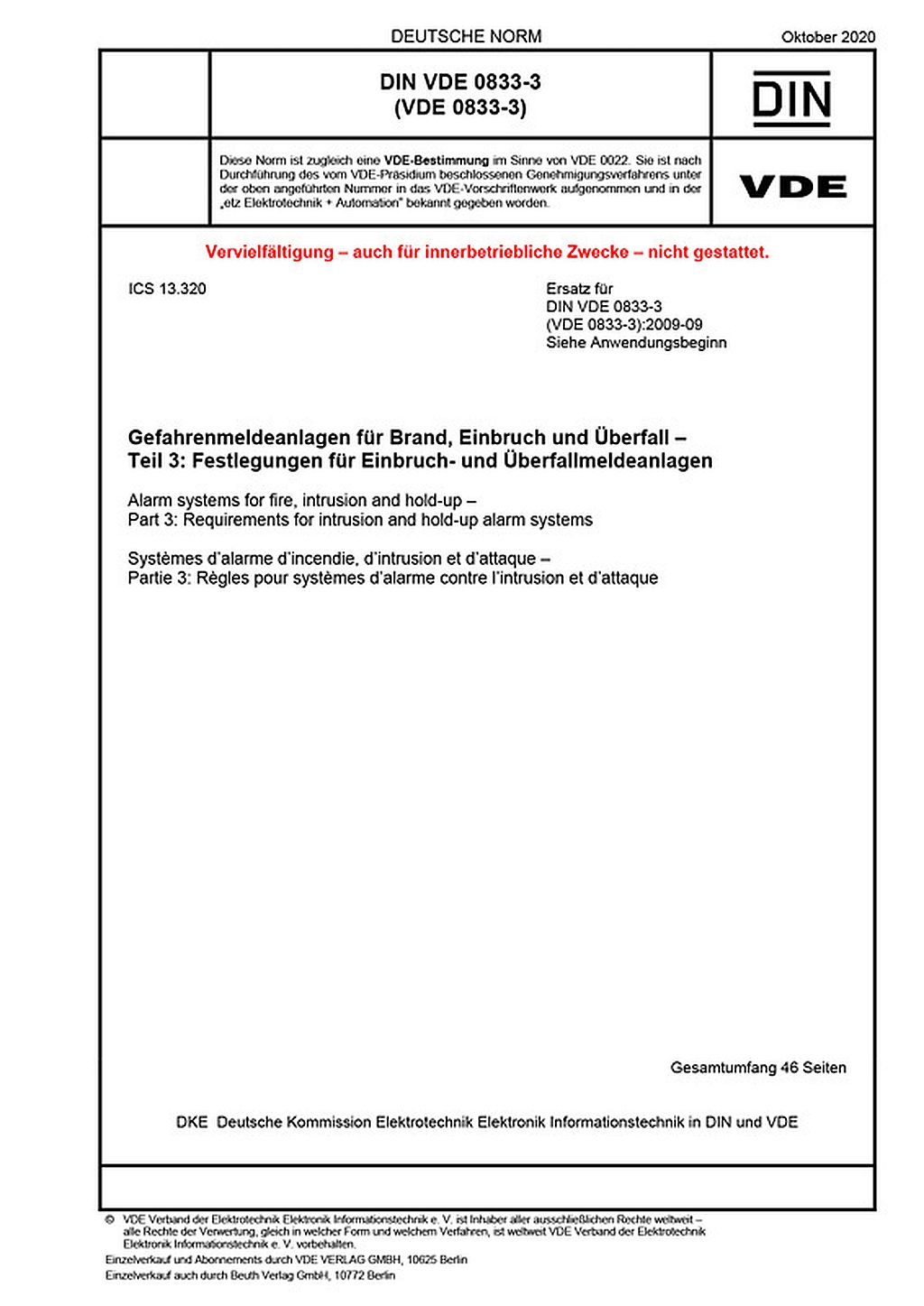

DIN VDE 0833-3 Gefahrenmeldeanlagen für Brand, Einbruch und Überfall – Teil 3: Festlegungen für Einbruch- und Überfallmeldeanlagen

Übersicht | Weitere Informationen | Norm bestellen | Stichworte

Übersicht

Diese Norm gilt für das Planen, Errichten, Erweitern, Ändern und den Betrieb von Einbruchmeldeanlagen (EMA), Überfallmeldeanlagen (ÜMA) und Einbruch- und Überfallmeldeanlagen (EMA/ÜMA) sowie für die Anlageteile von EMA, ÜMA und EMA/ÜMA, für die keine Europäischen Normen der Reihe EN 50131 vorhanden sind. Sie enthält Festlegungen für EMA, ÜMA und EMA/ÜMA zum Schutz von Personen und Sachen in Gebäuden. Sie gilt gemeinsam mit der DIN VDE 0833-1 (VDE 0833-1) und den Normen der Reihe DIN EN 50131 (VDE 0830-2).
Diese Norm gilt nicht für das Zusammenwirken von EMA, ÜMA und EMA/ÜMA mit nicht sicherungstechnischen Funktionen; jedoch ist das bestimmungsgemäße Zusammenwirken aller Teile einer EMA, ÜMA und EMA/ÜMA mit den anderen Anlagen – soweit dies die uneingeschränkte Funktion der EMA, ÜMA und EMA/ÜMA erfordert – sicherzustellen.

Für die Norm ist die Unterkommission (UK) 713.1 „Gefahrenmelde- und Überwachungsanlagen“ der Deutschen Kommission Elektrotechnik Elektronik Informationstechnik (DKE) in DIN und VDE zuständig. Die aktuell gültige Norm DIN VDE 0833-3:2020-10 ist im Oktober 2020 in Kraft getreten und ersetzt die DIN VDE 0833-3:2009-09.

DIN VDE 0833-3 Gefahrenmeldeanlagen für Brand, Einbruch und Überfall

Norm bestellen

Normen Webshop

Weitere Informationen

Stichworte
DIN VDE 0833-3, Vorschrift, Norm, Einbruchmeldeanlagen, Überfallmeldeanlagen, EMA, ÜMA
