EMV bei Erdungsanlagen: DIN VDE 0100-410 versus DIN VDE 0100-444

Auch die aktuelle DIN VDE 0100-410:2018-10 berücksichtigt nicht die Anforderungen an die elektromagnetische Verträglichkeit (EMV) für moderne Gebäude. Die Ansprüche an die Ausstattung von Wohnungen, Büros und Arztpraxen mit sensiblen Betriebsmitteln steigen und erfordern eine sorgfältige Planung im Hinblick auf die EMV. Derzeit entstehen viele Gebäude, in denen sich unter einem Dach und auf einer gemeinsamen Tiefgarage Wohnräume und Arbeitsstätten befinden.

Umfangreiche Erdungsmaßnahmen gemäß der DIN 18014:2014-03 sowie entsprechende Forderungen aus der DIN VDE 0100-410:2018-10, DIN VDE 0100-540:2012-06 sowie der aktuellen VDE-AR-N 4100:2019-04 und die Tatsache, dass die öffentliche Netzversorgung im überwiegend angewandten TN-System immer als TN-C-Systeme vorliegen, führen zu enormen Streuströmen auf dem Schutz-, Erdungs- und Potentialausgleichssystem.

In der aktuellen DIN VDE 0100-444:2010-10 darf dagegen das TN-C-System in neu errichteten Gebäuden, die eine wesentliche Anzahl von informationstechnischen Betriebsmitteln enthalten oder wahrscheinlich enthalten werden, nicht verwendet werden.

Bei Gebäude-Konstellationen wie z.B. Doppel- und Reihenhäusern sowie Anlagen, die auf einer gemeinsamen Fundamentierung bzw. Betonplatte oder Tiefgarage angeordnet sind, widerspricht die derzeitige Installationspraxis diesen Anforderungen, da in solchen Anlagen mehrfach eingeführte PEN-Leiter aus dem öffentlichen TN-C-System an jedem Hausanschlusskasten mit dem Fundamenterder verbunden werden. Die Folge sind Streuströme auf allen elektrischen Leitern sowie Objekte, die mit dem Schutz- und Potentialausgleichssystem verbunden sind. Die EMV ist in diesen Gebäuden in Frage gestellt; ein Konflikt mit dem EMV-Gesetz vorprogrammiert. Besonders betroffen sind hierbei Arztpraxen mit Diagnoseeinrichtungen wie EMG, EEG und EKG, bei denen Immissionen durch magnetische Wechselfelder mit einer magnetischen Flussdichte von 0,1 µT, 0,2 µT und 0,4 µT unterschritten werden müssen. Auf diese Problematik wies der Sachverständigen-Verband BVS in seinem Standpunkt „Fundamenterder-Erdungsanlagen“ bereits 2016 hin.

Autor: Martin Schauer, Öffentlich bestellter und vereidigter Sachverständiger für elektrische, magnetische und elektromagnetische Felder

Weitere Informationen:

DIN VDE 0100-410:2018-10 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen Schlag

Schutz gegen elektrischen Schlag

Im Oktober 2018 erscheint die neue DIN VDE 0100-410 „Errichten von Niederspannungsanlagen – Teil 4-41: Schutzmaßnahmen – Schutz gegen elektrischen Schlag“.

Weitere Informationen

Seiten

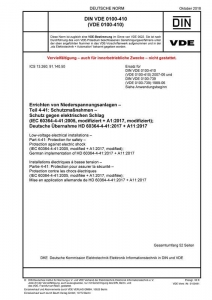

DIN VDE 0100-410 Errichten von Niederspannungsanlagen

Titel DIN VDE 0100-410:2018-10 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen SchlagDIN VDE 0100-410 Errichten von Niederspannungsanlagen

Die DIN VDE 0100-410 „Errichten von Niederspannungsanlagen – Teil 4-41: Schutzmaßnahmen – Schutz gegen elektrischen Schlag“ ist im Oktober 2018 neu erschienen.

Inhalt

Inhaltsverzeichnis als PDF-Datei

DIN VDE 0100-410 Teil 4-41:2018-10

Europäisches Vorwort………………………………………………………………………………………………………………………. 6

Europäisches Vorwort zur Änderung A11 …………………………………………………………………………………………… 7

410 Einleitung …………………………………………………………………………………………………………………………… 10

410.1 Anwendungsbereich ……………………………………………………………………………………………………………. 11

410.2 Normative Verweisungen …………………………………………………………………………………………………….. 11

410.3 Allgemeine Anforderungen …………………………………………………………………………………………………… 12

411 Schutzmaßnahme: Automatische Abschaltung der Stromversorgung ……………………………………….. 13

411.1 Allgemeines ……………………………………………………………………………………………………………………….. 13

411.2 Anforderungen an den Basisschutz ………………………………………………………………………………………. 13

411.3 Anforderungen an den Fehlerschutz ……………………………………………………………………………………… 14

411.4 TN-Systeme……………………………………………………………………………………………………………………….. 16

411.5 TT-Systeme ……………………………………………………………………………………………………………………….. 18

411.6 IT-Systeme ………………………………………………………………………………………………………………………… 19

411.7 FELV…………………………………………………………………………………………………………………………………. 21

412 Schutzmaßnahme: Doppelte oder verstärkte Isolierung …………………………………………………………… 22

412.1 Allgemeines ……………………………………………………………………………………………………………………….. 22

412.2 Anforderungen an den Basisschutz und Fehlerschutz……………………………………………………………… 23

413 Schutzmaßnahme: Schutztrennung ………………………………………………………………………………………. 24

413.1 Allgemeines ……………………………………………………………………………………………………………………….. 24

413.2 Anforderungen an den Basisschutz ………………………………………………………………………………………. 25

413.3 Anforderungen an den Fehlerschutz ……………………………………………………………………………………… 25

414 Schutzmaßnahme: Schutz durch Kleinspannung mittels SELV oder PELV ………………………………… 26

414.1 Allgemeines ……………………………………………………………………………………………………………………….. 26

414.2 Anforderungen an den Basisschutz und an den Fehlerschutz…………………………………………………… 26

414.3 Stromquellen für SELV und PELV…………………………………………………………………………………………. 27

414.4 Anforderungen an SELV- und PELV-Stromkreise …………………………………………………………………… 27

415 Zusätzlicher Schutz …………………………………………………………………………………………………………….. 28

415.1 Zusätzlicher Schutz: Fehlerstrom-Schutzeinrichtungen (RCDs)………………………………………………… 28

415.2 Zusätzlicher Schutz: Zusätzlicher Schutzpotentialausgleich……………………………………………………… 29

Anhang A (normativ) Vorkehrungen für den Basisschutz unter normalen Bedingungen …………………………. 30

Anhang B (normativ) Vorkehrungen für den Basisschutz unter besonderen Bedingungen –
Hindernisse und Anordnung außerhalb des Handbereichs ………………………………………………………. 31

Anhang C (normativ) Schutzvorkehrungen zur ausschließlichen Anwendung, wenn die Anlage nur durch Elektrofachkräfte oder elektrotechnisch unterwiesene Personen betrieben und
überwacht wird …………………………………………………………………………………………………………………… 33

Anhang D (normativ) Vorkehrungen, wenn automatische Abschaltung in der geforderten Zeit nach
411.3.2 nicht erreicht werden kann ……………………………………………………………………………………….. 36

Anhang ZA (normativ) Besondere nationale Bedingungen …………………………………………………………………. 37

Anhang ZB (informativ) A-Abweichungen ………………………………………………………………………………………… 41

Literaturhinweise ……………………………………………………………………………………………………………………………. 45

Nationaler Anhang NA (informativ) Vergleich der Strukturen: Normen DIN VDE 0100-410 (VDE 0100-410):1997-01 + DIN VDE 0100-410/A1 (VDE 0100-410/A1):2003-06
+ DIN VDE 0100-470 (VDE 0100-470):1996-02 mit vorliegender Norm DIN VDE 0100-410
(VDE 0100-410):2018-10 ……………………………………………………………………………………………………… 47

Nationaler Anhang NB (informativ) Zusammenhang mit europäischen und internationalen
Dokumenten ……………………………………………………………………………………………………………………….. 49

Nationaler Anhang NC (informativ) Eingliederung dieser Norm in die Struktur der Reihe
DIN VDE 0100 (VDE 0100) ……………………………………………………………………………………………………52

Bilder
Bild B.1 – Handbereich……………………………………………………………………………………………………………………. 32

Tabellen
Tabelle 41.1 – Maximale Abschaltzeiten……………………………………………………………………………………………. 15

Tabelle NA.1 – Gegenüberstellung …………………………………………………………………………………………………… 47
